Carcasa de zamac y contacto de oro

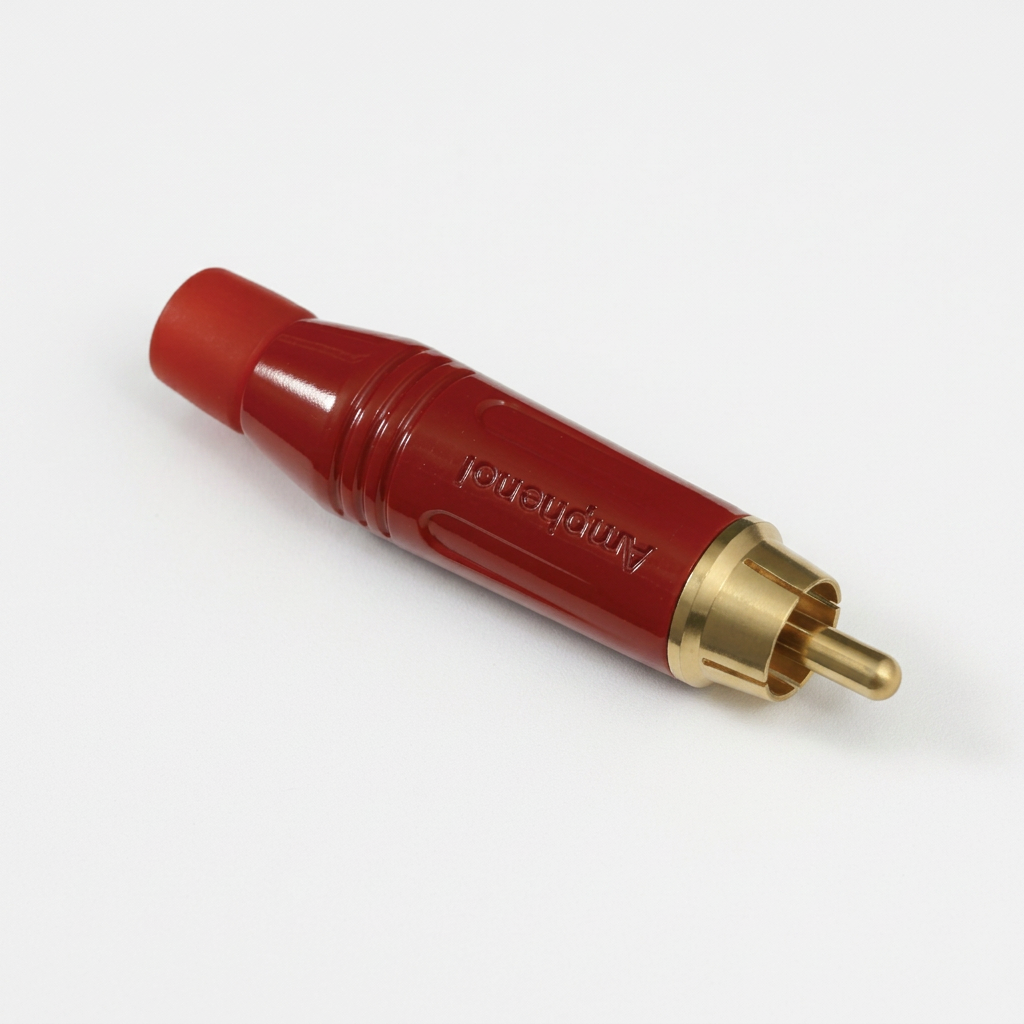

El plug RCA Amphenol ACPR-RED es de la línea Musician Range: carcasa de zamac fundido a presión, contactos chapeados en oro y quinientos ciclos de acoplamiento especificados. El rojo identifica el canal derecho, que es la convención de audio, y el pasacable del mismo color evita confundirse al cablear un rack.
¿Por qué elegir el Amphenol ACPR-RED?
Rojo = canal derecho
La convención de audio. El negro de la misma serie es el ACPR-BLK.
Contacto de oro
Chapeado en oro para resistencia a la oxidación en contacto de señal.
Carcasa de zamac
Fundida a presión, no de plástico: resiste el maltrato de escenario y de rack.
Cable de 3 a 7 mm
Con pasacable; sin él acepta hasta 8.5 mm. Conductor de hasta 14 AWG.
Aplicaciones recomendadas
Especificaciones técnicas
- Tipo
- plug RCA macho para cable
- Línea
- Musician Range
- Carcasa
- zamac fundido a presión, aleación EZDA No. 3
- Contactos
- chapeados en oro
- Terminación
- para soldar
- Cumplimiento
- RoHS 2, directiva 2011/65/UE
- Corriente
- 10 A, depende del conector con el que se acople
- Resistencia de contacto
- menor a 10 mΩ, depende del conector con el que se acople
- Resistencia de aislamiento
- mayor a 10³ MΩ después de prueba de calor húmedo
- Rigidez dieléctrica
- 1500 Vcd, según el catálogo del fabricante
- Conductor máximo
- 14 AWG (2.5 mm²)
- Diámetro de cable
- de 3 a 7 mm (0.11" a 0.275") con el pasacable; de 3 a 8.5 mm sin él
- Fuerza de inserción y extracción
- mayor a 10 N y menor a 30 N
- Ciclos de acoplamiento
- 500
- Grado de protección
- IP 40
- Temperatura de operación
- de −25 °C a +75 °C
- Retardante de flama
- UL 94 V-0
- Peso
- 18 g
Complementa tu equipo

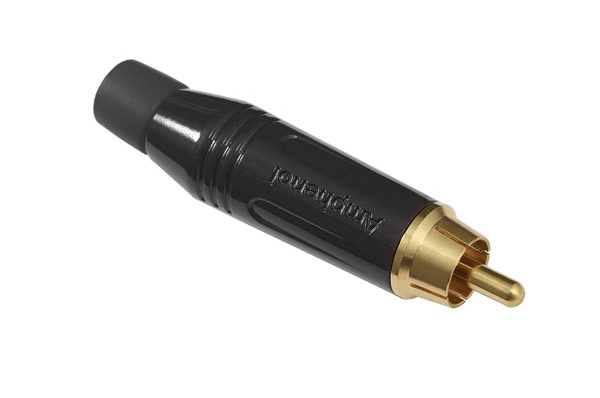

Amphenol ACPR-BLK
El mismo plug en acabado negro, para canal izquierdo.
Neutrik NP2X
Plug profesional de 1/4", dos polos.
Documentación técnica
Página del fabricante
Consulta las especificaciones publicadas por el fabricante para este modelo.
Preguntas frecuentes
¿Cuántas veces se puede conectar y desconectar?
El fabricante especifica 500 ciclos de acoplamiento.
¿Qué cable le entra?
De 3 a 7 milímetros de diámetro exterior con el pasacable puesto, y hasta 8.5 milímetros sin él. El conductor puede ser de hasta 14 AWG.
¿Se suelda o se engarza?
Se suelda.
