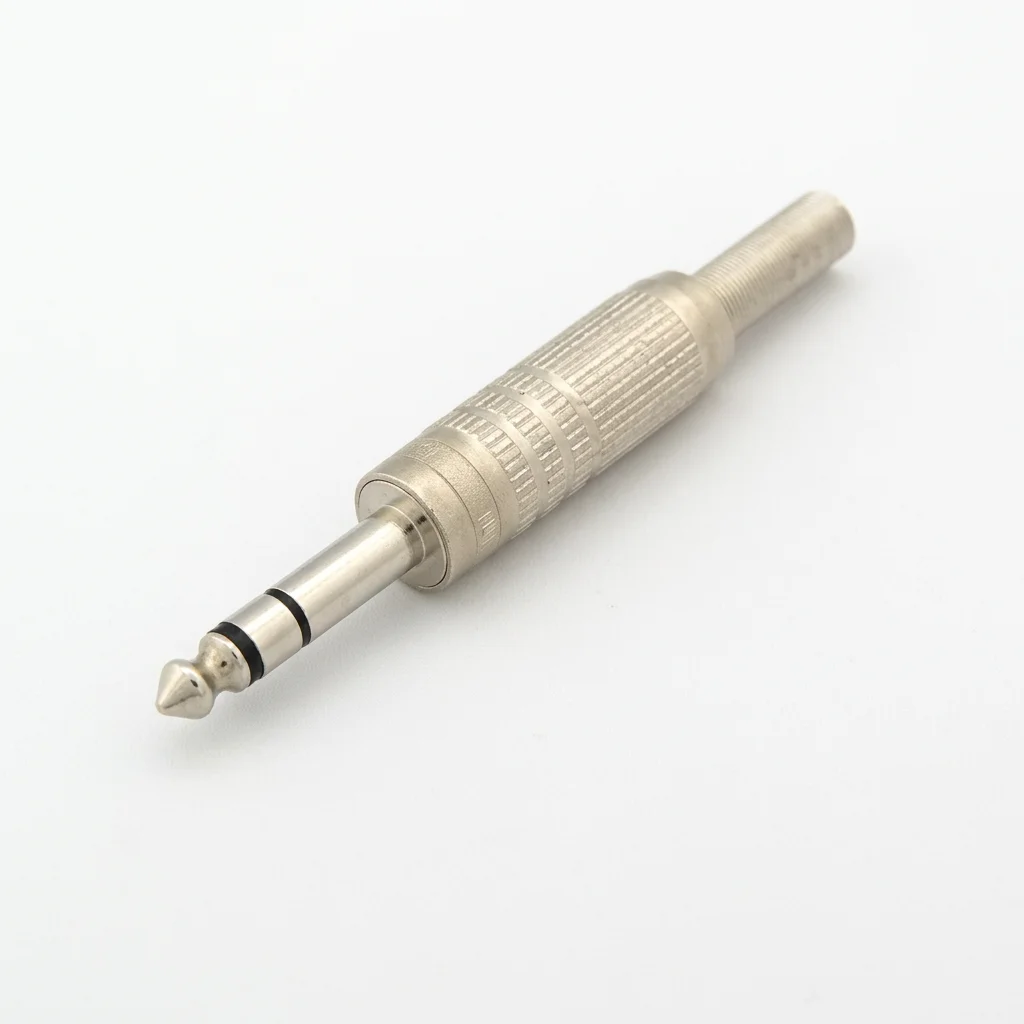

El plug de un cuarto para línea balanceada
El plug CANARE F-16 es de 6.3 milímetros —un cuarto de pulgada— en configuración TRS: tres conductores, punta, anillo y manguito, que es lo que pide una línea balanceada o una señal estéreo. Como el resto de la serie F, trae sistema de mordaza de cable: el cable queda sujeto mecánicamente y el jalón no se descarga sobre la soldadura, que es justo donde se rompe un plug corriente después de unas cuantas desconexiones.
Aviso de cumplimiento publicado por CANARE. El 6 de enero de 2025 CANARE informó que ciertos componentes internos del F-16 pueden contener DEHP por encima del umbral de la directiva RoHS de la Unión Europea, en las piezas enviadas entre el 22 de julio de 2019 y el 26 de noviembre de 2024. El propio fabricante aclara que no hay afectación de calidad, funcionamiento ni riesgo a la salud en el uso normal, y que ya fabrica la versión corregida. Si el conector va a integrarse en equipo destinado al mercado europeo, consúltanos el lote antes de cotizar.
¿Por qué elegir el CANARE F-16?
Mordaza de cable
El cable queda sujeto mecánicamente al cuerpo del plug. El esfuerzo del jalón no se descarga sobre la soldadura, que es donde falla un plug barato.
TRS de un cuarto
Tres conductores —punta, anillo y manguito— para línea balanceada o señal estéreo. La versión de dos conductores de la misma medida es el F-15.
Cable de hasta 6 mm
Acepta cable con diámetro exterior de hasta 6.0 milímetros. El CANARE GS-6, de 5.8 mm, entra con holgura.
Para armar a la medida
Plug para ensamble propio: permite elegir el cable, hacer el largo exacto y reponer el conector cuando se dañe en lugar de tirar el cable completo.
Aplicaciones recomendadas
Especificaciones técnicas
- Modelo
- CANARE F-16
- Tipo
- plug de 6.3 mm (1/4") TRS
- Configuración
- TRS, tres conductores: punta, anillo y manguito
- Señal
- línea balanceada o estéreo
- Terminación
- para soldar
- Empaque estándar del fabricante
- 10 piezas
- Diámetro de cable admitido
- hasta 6.0 mm
- Sujeción
- sistema de mordaza de cable, para fiabilidad de largo plazo
- Cable recomendado
- CANARE GS-6, de 5.8 mm de diámetro
- Versión TS de la misma medida
- F-15
- Versión TS en ángulo recto
- F-15L
- Versiones de 3.5 mm
- F-11 (TS), F-12 y F-12SA (TRS)
Complementa tu equipo
CANARE F-15
El mismo plug de 6.3 mm pero en configuración TS, de dos conductores: la que corresponde a un cable de instrumento o a una línea no balanceada.
CANARE F-12
Plug mini phone de 3.5 mm en configuración TRS, con el mismo sistema de mordaza de cable.
Documentación técnica
Página del fabricante
Consulta las especificaciones publicadas por el fabricante para este modelo.
Preguntas frecuentes
¿Cuál es la diferencia entre el F-16 y el F-15?
Los conductores. El F-16 es TRS: punta, anillo y manguito, tres conductores, que es lo que pide una línea balanceada o una señal estéreo. El F-15 es TS: punta y manguito, dos conductores, para instrumento o línea no balanceada. Miden lo mismo, 6.3 mm, y aceptan el mismo cable; lo que cambia es para qué sirve cada uno.
¿Qué cable le entra?
Cable con diámetro exterior de hasta 6.0 milímetros. El CANARE GS-6 mide 5.8 mm, así que entra sin forzar la mordaza. Si tu cable es más grueso, confírmanos la medida antes de cotizar.
¿Qué dice el aviso de RoHS de CANARE sobre este conector?
Que las piezas enviadas entre julio de 2019 y noviembre de 2024 pueden traer un componente interno con DEHP por arriba del límite de la directiva europea. CANARE suspendió el envío de ese material, fabrica ya la versión corregida y ofrece reemplazo a quien lo solicite. El propio fabricante aclara que no hay afectación de calidad, funcionamiento ni riesgo en el uso normal: importa solo si el equipo que vas a armar se va a vender en la Unión Europea. En ese caso, consúltanos el lote.
