El calibre con el que el 12G-SDI llega lejos

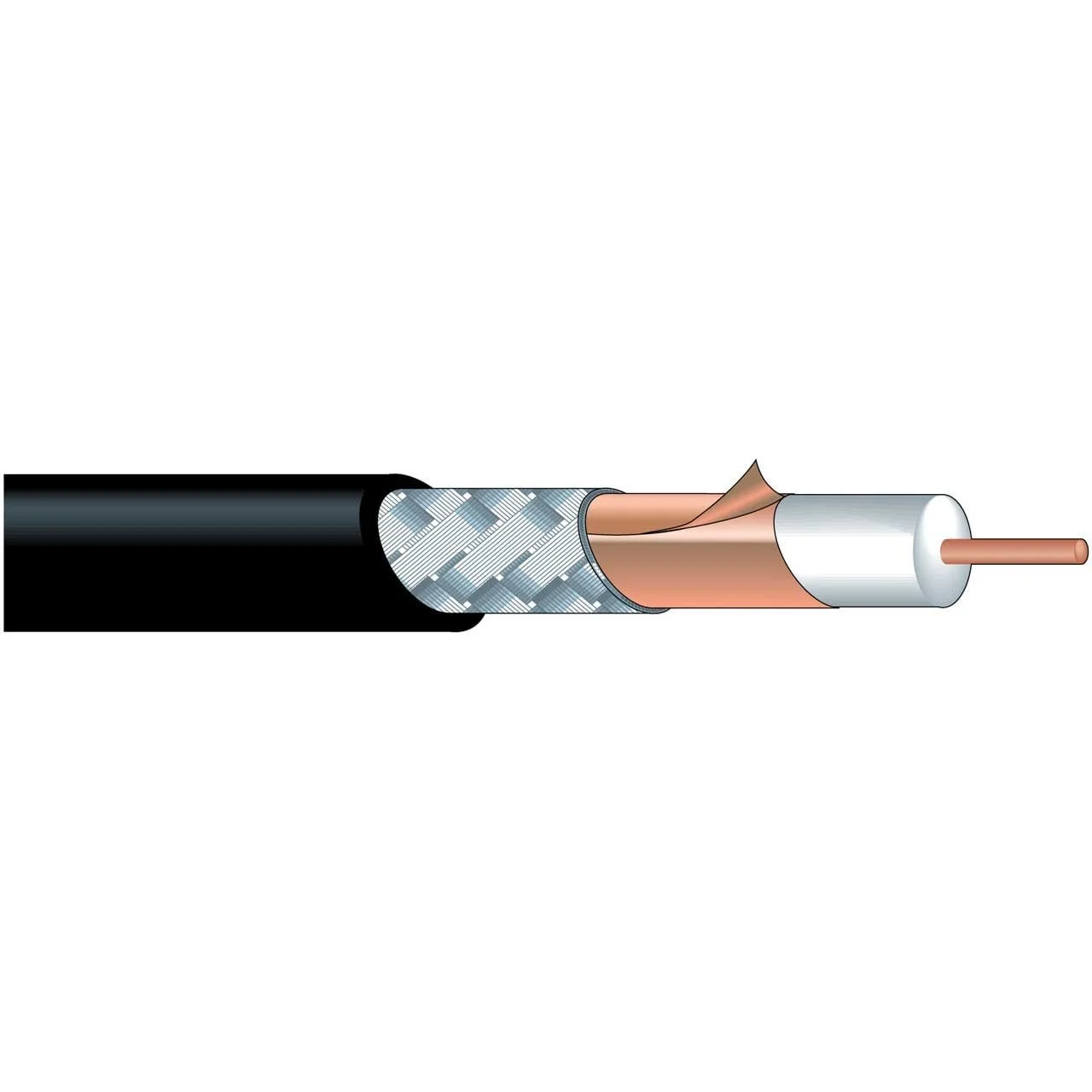

El Canare L-8CUHD es el cable más grueso de la serie Ultra Coax y el que menos pierde: 27.9 decibeles por cada 100 metros a 6 GHz, contra 39.1 del L-5.5CUHD y 68.5 del L-3.3CUHD. Esa diferencia es la que determina hasta dónde llega un enlace 12G-SDI sin repetidor. Es conductor de cobre sólido de 2 milímetros con calibre 13 AWG, aislamiento de polietileno multicapa altamente espumado y doble blindaje de lámina de cobre más malla de cobre estañado de alta densidad. El fabricante lo clasifica para instalación fija y con resistencia a la flama tipo Riser. Se surte en carrete de 300 metros.
¿Por qué elegir el Canare L-8CUHD 300M?
La menor pérdida de la serie
27.9 dB por 100 m a 6 GHz: casi la mitad que el calibre intermedio y menos de la mitad que el delgado.
Hecho para 12G-SDI
El fabricante lo diseñó específicamente para ese formato y para instalación fija.
Doble blindaje
Lámina de cobre más malla de cobre estañado de alta densidad, sobre aislamiento de PE multicapa espumado.
Clasificación Riser
Resistencia a la flama tipo Riser, CMR, conforme a UL 1666.
Aplicaciones recomendadas
Especificaciones técnicas
- Modelo
- Canare L-8CUHD
- Serie
- Ultra Coax, línea L-CUHD
- Tipo
- cable coaxial de 75 ohms, ultra baja pérdida
- Presentación

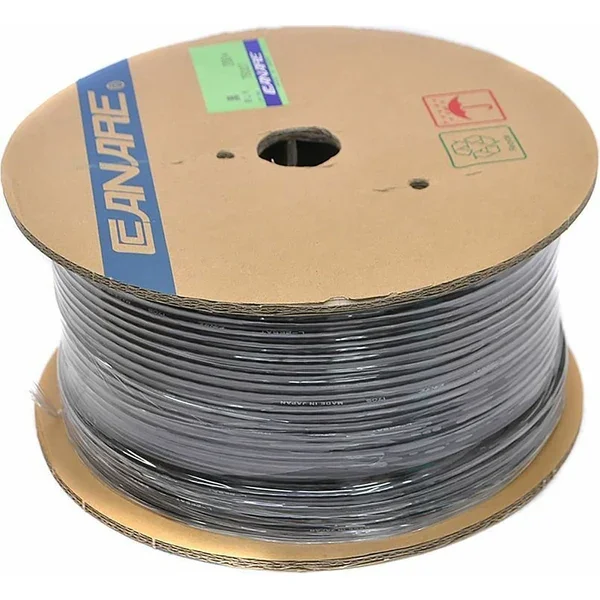

- carrete de 300 metros
- Uso previsto
- 12G-SDI en instalación fija, según el fabricante
- Clasificación de flama
- Riser, CMR, conforme a UL 1666
- Conductor interno
- cobre sólido de 2.00 mm, calibre 13 AWG
- Aislamiento
- polietileno multicapa altamente espumado, de 8.26 mm
- Blindaje de lámina
- cobre
- Blindaje de malla
- cobre estañado de alta densidad, composición 0.16TA/8/24
- Diámetro exterior nominal
- 11.1 mm
- Peso
- 14.1 kg por cada 100 metros, es decir unos 42 kg el carrete completo
- Impedancia característica
- 75 ohms
- Capacitancia estática
- 52 pF/m
- Resistencia del conductor interno
- 5.8 ohms por kilómetro
- Atenuación a 6 GHz
- 27.9 dB por cada 100 m
- Nota sobre la atenuación
- el fabricante publica 27.9 dB en su sitio de América y 28.5 dB en la tabla de su casa matriz; para calcular un enlace conviene usar el valor mayor, que es el conservador
- Distancia declarada por el fabricante
- 100 metros o más
- Estimación del propio fabricante
- del orden de 140 a 148 metros, según el equipo
- Criterio de la estimación
- presupuesto de pérdida de 40 dB a 6 GHz para SMPTE ST 2082-1
- Por qué varía
- la distancia real depende del transmisor y del receptor; el fabricante lo aclara con la nota «según el equipo»
- Recomendación
- confirmar el alcance contra la especificación de longitud de cable del equipo que se va a conectar
- Conector recomendado
- BNC Canare BCP-D8UHD
- Herramienta de engarce
- TC-2
- Dado de engarce
- TCD-8HD
- Compatibilidad del conector
- el mismo BCP-D8UHD sirve para L-8CUHD y para L-8CHD
- Cumplimiento del conector
- SMPTE ST 2082-1, según el fabricante
- L-3.3CUHD
- 5.5 mm de diámetro · 21 AWG · 68.5 dB/100 m a 6 GHz
- L-5.5CUHD
- 7.7 mm de diámetro · 16 AWG · 39.1 dB/100 m a 6 GHz
- L-8CUHD
- 11.1 mm de diámetro · 13 AWG · 27.9 dB/100 m a 6 GHz
- Cómo elegir
- entre más grueso, menos pérdida y más alcance, pero menos flexibilidad y más peso en charola
- Fuente de la comparación
- tabla de cables coaxiales de 75 ohms publicada por el fabricante
Complementa tu equipo
Canare BCP-D8UHD
BNC de engarce para este cable, conforme a SMPTE ST 2082-1.
Canare L-5.5CUHD
7.7 mm y 39.1 dB: más manejable cuando el tramo no es tan largo.
Documentación técnica
Página del fabricante
Consulta las especificaciones publicadas por el fabricante para este modelo.
Preguntas frecuentes
¿Hasta dónde llega un enlace 12G-SDI con este cable?
El fabricante declara 100 metros o más, y en sus propias tablas estima del orden de 140 a 148 metros según el equipo, tomando un presupuesto de pérdida de 40 dB a 6 GHz. La distancia real depende del transmisor y del receptor, de modo que conviene confirmarla contra la especificación del equipo que se va a conectar.
¿Por qué elegirlo sobre un calibre más delgado?
Por la pérdida. A 6 GHz este cable pierde 27.9 dB por cada 100 metros, contra 39.1 del L-5.5CUHD y 68.5 del L-3.3CUHD. Menos pérdida es más alcance. A cambio es más grueso, menos flexible y pesa más en charola.
¿Qué conector usa?
El BNC Canare BCP-D8UHD, que se engarza con la herramienta TC-2 y el dado TCD-8HD. El mismo conector sirve también para el cable L-8CHD.
¿Sirve para instalación móvil o de uso rudo?
No es lo indicado. El fabricante lo clasifica para instalación fija. Para aplicación móvil tiene la serie L-CUHWS, de estructura flexible y doble malla.
¿Qué significa que sea Riser?
Que tiene resistencia a la flama conforme a UL 1666, la clasificación que se exige para el cable que corre verticalmente entre pisos dentro de un edificio.
¿Cuánto pesa el carrete?
El cable pesa 14.1 kilos por cada 100 metros, de modo que el carrete de 300 metros ronda los 42 kilos de cable, sin contar el carrete.
