Para montar en panel, con brida tipo D

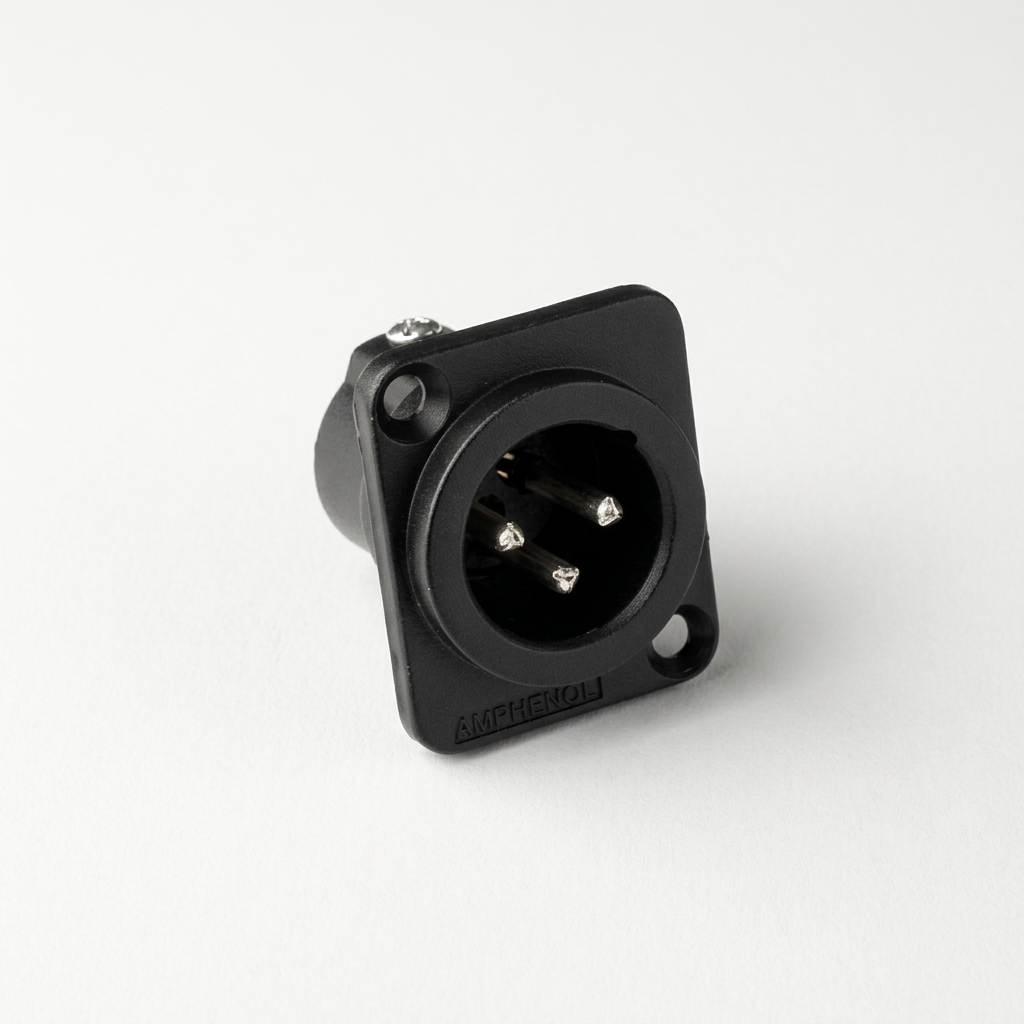

El Amphenol AC3MDZB es el XLR macho de chasis de tres polos con brida tipo D, contactos estampados con baño de plata, copa de soldadura y acabado negro. Es el que va atornillado al panel —de un rack, una caja de escenario o un gabinete— y recibe el cable con su XLR hembra armado.
¿Por qué elegir el Amphenol AC3MDZB?
Brida tipo D
El patrón de barrenos estándar de panel de audio: entra en el mismo recorte que cualquier D.
Copa de soldadura
El conductor se suelda por detrás, sin necesidad de engarzadora.
15 amperes
Capacidad holgada, con contactos estampados y baño de plata.
Acabado negro
Para panel negro, que es el estándar de rack y de caja de escenario.
Aplicaciones recomendadas
Especificaciones técnicas
- Modelo
- Amphenol AC3MDZB, serie AX
- Tipo
- conector XLR macho de chasis, 3 polos, tipo D
- Contactos
- estampados, con baño de plata
- Terminación
- copa de soldadura
- Acabado
- negro
- Clave en nuestro ERP
- AC3MDZB AMPH
- Capacidad de corriente
- 15 A
- Tensión de servicio
- 133 V eficaces
- Tensión de prueba
- 1400 V CA eficaces
- Resistencia de contacto
- menor a 3 mΩ, típica
- Advertencia del fabricante
- no apto para aplicación doméstica por encima de 50 V
- Carcasa
- zamac fundido a presión
- Terminación
- para soldar
- Ciclos de acoplamiento
- 1,000
- Grado de protección
- IP 40
- Temperatura de operación
- de −25 °C a +75 °C
- AC3MDZ
- la misma clave en acabado níquel
- AC3MMDZB
- versión con contactos estampados y la misma brida, con nomenclatura MM
- AC3MMDZB-AU
- la anterior con contactos chapeados en oro
- Comparable con
- NC3MD-L-BAG-1-D, según el fabricante
- Presentación a granel
- el fabricante maneja la clave AC3MDZB BULK para empaque a granel; nuestra existencia de 475 piezas corresponde a esa presentación
Complementa tu equipo
Amphenol AC3FB
XLR hembra de cable de 3 polos, acabado níquel.
Amphenol AC5MPNZ
XLR macho de chasis de 5 polos, brida angosta.
Documentación técnica
Página del fabricante
Consulta las especificaciones publicadas por el fabricante para este modelo.
Preguntas frecuentes
¿Qué es la brida tipo D?
El patrón de barrenos y el contorno estándar de panel de audio. Un conector con brida D entra en el mismo recorte que cualquier otro D, sin importar la marca.
¿Se suelda o se engarza?
Se suelda: trae copa de soldadura por detrás.
¿Cuál es la diferencia con el AC3MDZ?
El acabado: el AC3MDZ es níquel y este es negro. Eléctricamente son iguales.
¿Cuánta corriente aguanta?
Quince amperes, con contactos estampados y baño de plata.
