Quince amperes en un conector de audio

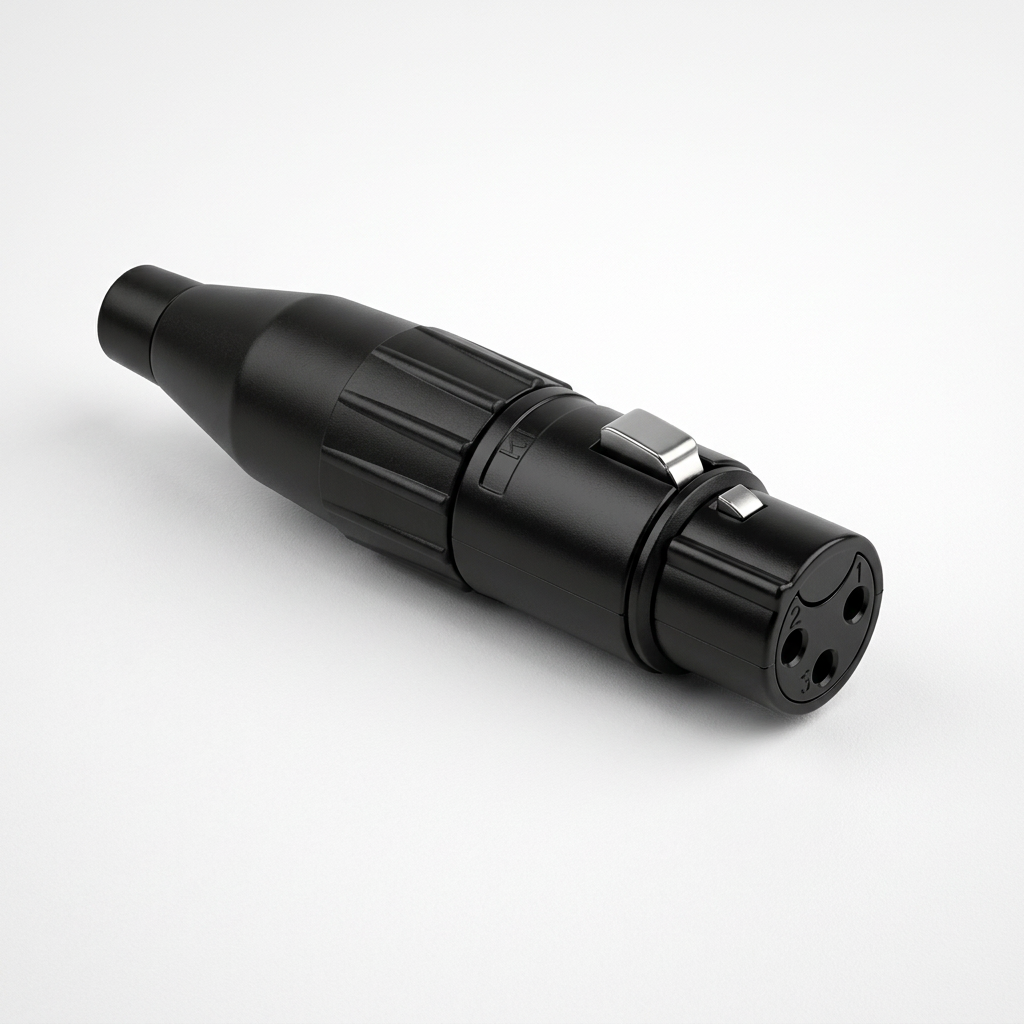

El Amphenol AC3FB es el XLR hembra de cable de tres polos de la serie AX, con contactos estampados y acabado en níquel. Está especificado en quince amperes de capacidad de corriente, que es holgado para audio y lo vuelve útil también para línea de control y de alimentación de baja tensión en escenario.
¿Por qué elegir el Amphenol AC3FB?
15 amperes
Capacidad holgada para audio, y suficiente para línea de control en escenario.
Mil ciclos
Vida útil especificada por el fabricante en ciclos de conexión y desconexión.
Carcasa de zamac
Fundida a presión, no de plástico: aguanta el maltrato de gira y de rack.
Cable de 3 a 6.5 mm
Mordaza estándar; para cable de 6.5 a 8 mm el fabricante maneja la versión de mordaza grande.
Aplicaciones recomendadas
Especificaciones técnicas
- Modelo
- Amphenol AC3FB, serie AX
- Tipo
- conector XLR hembra de cable, 3 polos
- Contactos
- estampados
- Acabado
- níquel
- Clave en nuestro ERP
- AC3FB AMPH
- Capacidad de corriente
- 15 A
- Tensión de servicio
- 133 V eficaces
- Tensión de prueba
- 1400 V CA eficaces
- Resistencia de contacto
- menor a 3 mΩ, típica
- Advertencia del fabricante
- no apto para aplicación doméstica por encima de 50 V
- Carcasa
- zamac fundido a presión
- Terminación
- para soldar
- Ciclos de acoplamiento
- 1,000
- Grado de protección
- IP 40
- Temperatura de operación
- de −25 °C a +75 °C
- Diámetro exterior, mordaza estándar
- de 3 a 6.5 mm
- Diámetro exterior, mordaza grande
- de 6.5 a 8 mm, en la versión con sufijo J
- Conductor máximo
- 14 AWG
- AC3FB-AU
- la misma clave con contactos estampados chapeados en oro
- Comparable con
- NC3FX-BAG, AA3FB, 708-0300 y A3FB, según el fabricante
- Nota
- la referencia cruzada es del propio fabricante, no una garantía de desempeño idéntico
- Género
- la página del producto lo declara hembra de cable y el catálogo de la serie lo lista como macho de 3 polos
- Criterio
- se publicó hembra de cable, que es lo que coincide con la descripción de nuestro ERP («conector canon 3 hembra para extensión»)
- Resistencia de aislamiento
- la página indica menos de 1 GΩ y el catálogo de la familia indica 1 GΩ o más; conviene tomar la del catálogo
Complementa tu equipo
Amphenol AC3MDZB
XLR macho de chasis tipo D, 3 polos, acabado negro.

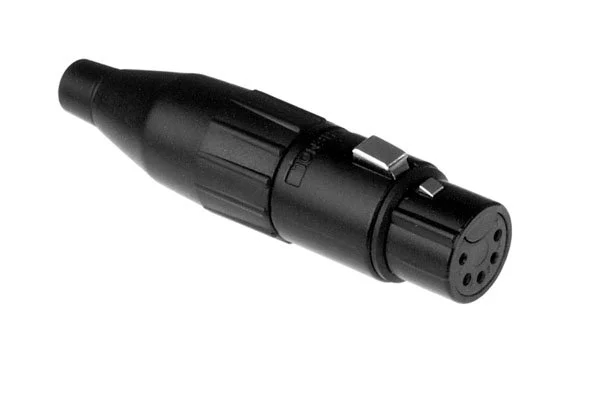

Amphenol AC5FBJ
XLR hembra de cable de 5 polos con mordaza grande.
Documentación técnica
Página del fabricante
Consulta las especificaciones publicadas por el fabricante para este modelo.
Preguntas frecuentes
¿Es hembra o macho?
Hembra de cable. El fabricante se contradice —su catálogo de serie lo lista como macho— pero la página del producto y la descripción de nuestro inventario coinciden en hembra para extensión.
¿Cuánta corriente aguanta?
Quince amperes. Es holgado para audio, y por eso la serie también se usa en línea de control y alimentación de baja tensión en escenario.
¿Sirve para 127 volts?
El fabricante declara tensión de servicio de 133 volts eficaces, pero advierte expresamente que no es apto para aplicación doméstica por encima de 50 volts. No debe usarse como conector de alimentación en instalación fija.
¿Qué cable le entra?
De 3 a 6.5 milímetros de diámetro exterior con la mordaza estándar, y conductor de hasta 14 AWG. Para cable más grueso el fabricante maneja la versión de mordaza grande.
