Cinco polos y mordaza para cable gordo

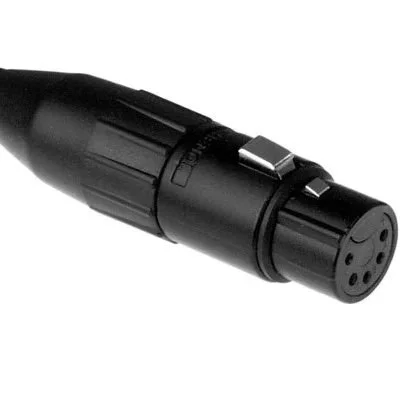

El Amphenol AC5FBJ es el XLR hembra de cable de cinco polos con contactos maquinados y acabado negro. El sufijo J significa mordaza grande: acepta cable de 6.5 a 8 milímetros de diámetro exterior, que es el calibre de un multipar o de un cable de control de cinco conductores, donde la mordaza estándar ya no cierra.
¿Por qué elegir el Amphenol AC5FBJ?
Mordaza grande
De 6.5 a 8 mm de diámetro exterior: el calibre donde la mordaza estándar ya no cierra.
Cinco polos
Para audio balanceado con alimentación, DMX de cinco hilos o control multiconductor.
Contactos maquinados
En la serie AX, de 4 polos en adelante los contactos son maquinados, no estampados.
7.5 amperes
Capacidad por contacto de las versiones de cinco polos.
Aplicaciones recomendadas
Especificaciones técnicas
- Modelo
- Amphenol AC5FBJ, serie AX
- Tipo
- conector XLR hembra de cable, 5 polos
- Contactos
- maquinados
- Acabado
- negro
- Mordaza
- grande (sufijo J)
- Clave en nuestro ERP
- AC5FBJ AMPH
- Capacidad de corriente
- 7.5 A
- Terminación
- para soldar
- Tensión de servicio
- 133 V eficaces
- Advertencia del fabricante
- no apto para aplicación doméstica por encima de 50 V
- Diámetro exterior de cable
- de 6.5 a 8 mm
- Carcasa
- zamac fundido a presión
- Grado de protección
- IP 40
- Temperatura de operación
- de −25 °C a +75 °C
- Ciclos de acoplamiento
- 1,000
- AC5FB
- la misma clave con mordaza estándar, de 3 a 6.5 mm
- AC5FB-AU
- con contactos maquinados chapeados en oro
- AC5F
- versión en acabado níquel
- AC5FJ
- mordaza grande en acabado níquel
- Ficha del fabricante
- Amphenol no publica página individual para esta clave; sus datos están en el catálogo de la serie AX de conectores XLR de cable, que es la liga de documentación de esta ficha
- Capacidad por confirmar
- la cifra de 7.5 A corresponde a la ficha del AC5FB, de la misma familia y mismo número de polos; conviene confirmarla contra el catálogo vigente para la versión de mordaza grande
Complementa tu equipo

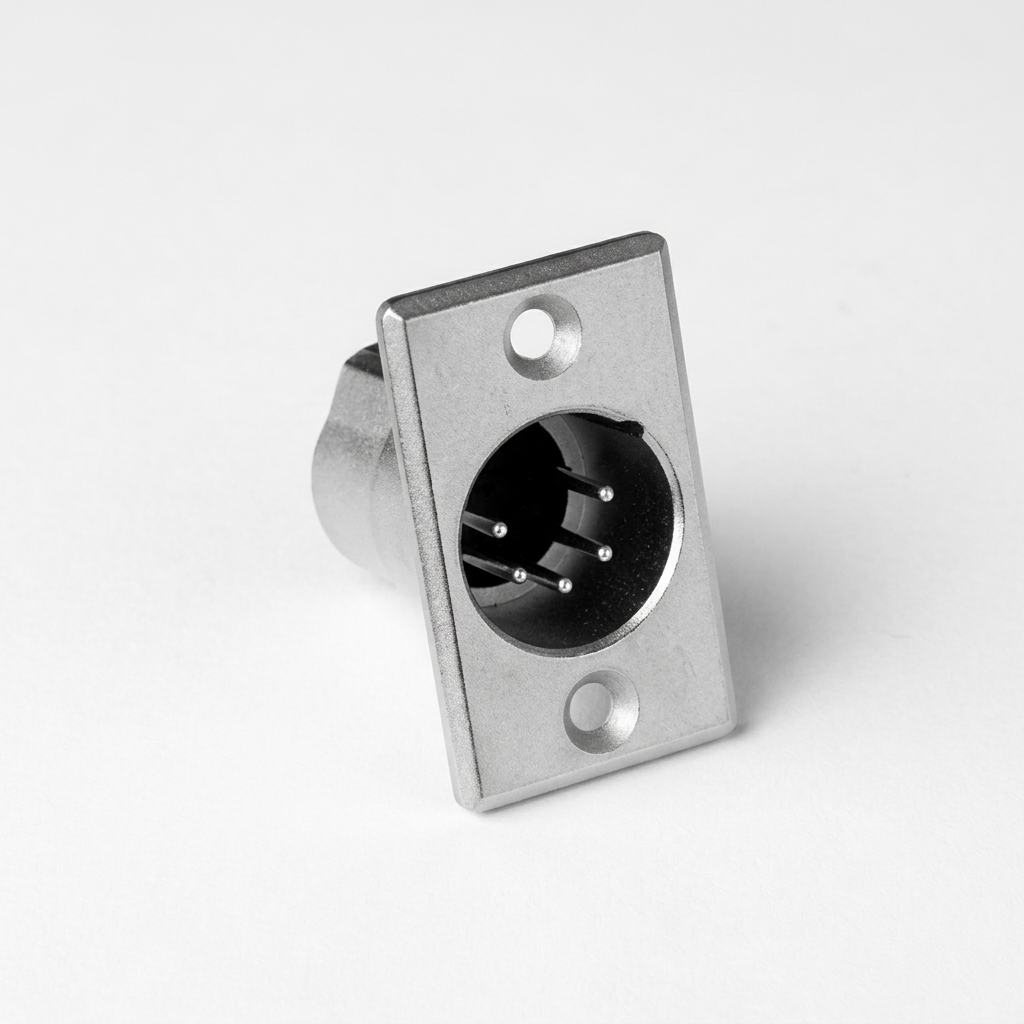

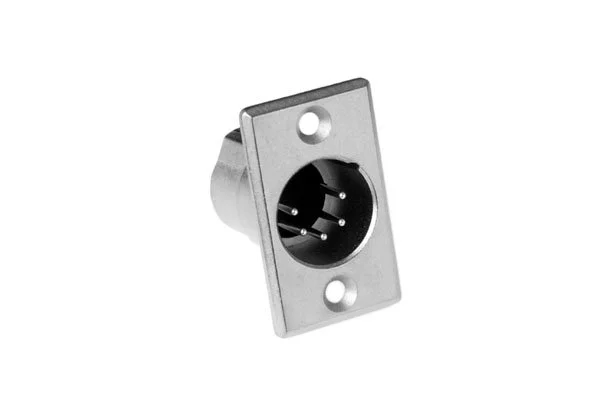

Amphenol AC5MPNZ
XLR macho de chasis de 5 polos, brida angosta.
Amphenol AC3FB
XLR hembra de cable de 3 polos, acabado níquel.
Documentación técnica
Página del fabricante
Consulta las especificaciones publicadas por el fabricante para este modelo.
Preguntas frecuentes
¿Qué significa el sufijo J?
Mordaza grande. Acepta cable de 6.5 a 8 milímetros de diámetro exterior, contra los 3 a 6.5 de la versión estándar.
¿Para qué se usan cinco polos?
Para audio balanceado que además lleva alimentación, para DMX de cinco hilos y para control multiconductor.
¿Por qué los contactos son maquinados y no estampados?
Porque en la serie AX el fabricante solo ofrece contacto estampado hasta tres polos; de cuatro en adelante son maquinados y con tierra de serie.
¿Dónde está la ficha del fabricante?
Amphenol no publica página individual de esta clave. Sus datos vienen en el catálogo de la serie AX de conectores XLR de cable, que es la liga que incluye esta ficha.
